UML
统一建模语言（Unified Modeling Language），是一种为面向对象系统的产品进行说明、可视化和编制文档的标准语言。
UML使用面向对象设计的建模工具，但独立于任何具体程序设计语言
关系描述
关联：这是一种静态关系，与运行过程的状态无关，在运行前就可以确定
- 普通箭头实线的表示单向关系，箭头指向被拥有者
- 没有箭头实线的表示双向关系

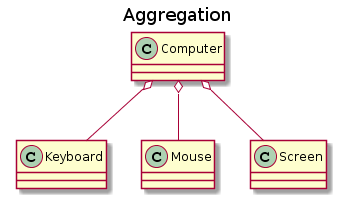

聚合：整体与部分的关系。不同的生命周期
- 用带空心菱形的实线表示，菱形指向整体，箭头指向个体

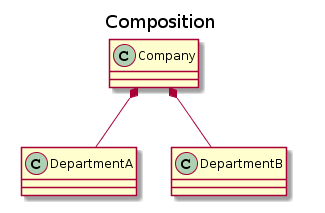

组合：整体与部分的关系，组合比聚合更加严格。相同的生命周期
- 用带实心菱形的实线表示，菱形指向整体，箭头指向个体
泛化：表示一个更泛化的元素和一个更具体的元素之间的关系。父类与子类的关系
- 用带三角箭头的实线表示，箭头指向父类
实现：实现类与接口的关系
- 用带三角箭头的虚线表示，箭头指向接口

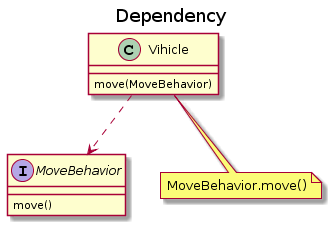

依赖：如果一个类的改动会影响到另一个类，则两个类之间存在依赖关系，一般而言，依赖是单向的
- 用带普通箭头的虚线表示，箭头指向被依赖者
类图

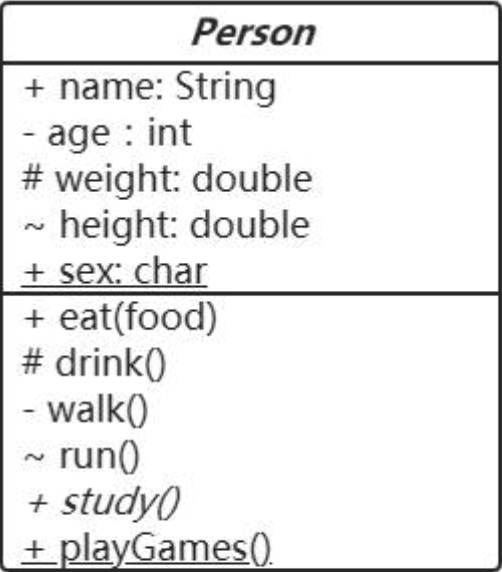

+：public-：private#：protected~：default，可省略- 字段和方法返回值的数据类型可省略
- 抽象类或抽象方法用斜体表示
- 静态类或静态方法加下划线
- 如果是接口需要在类名上方加<<Interface>>
类图案例

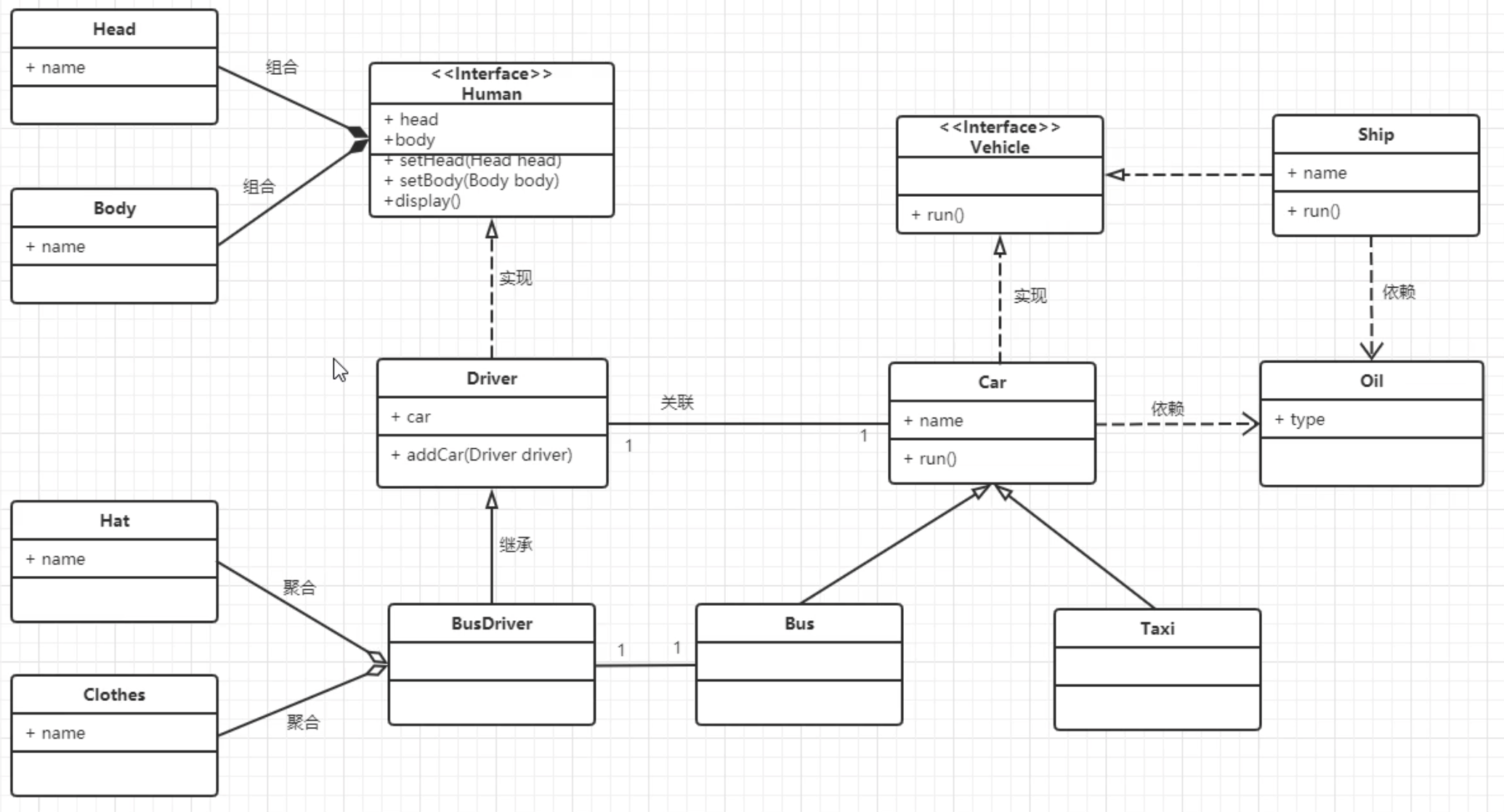

案例一

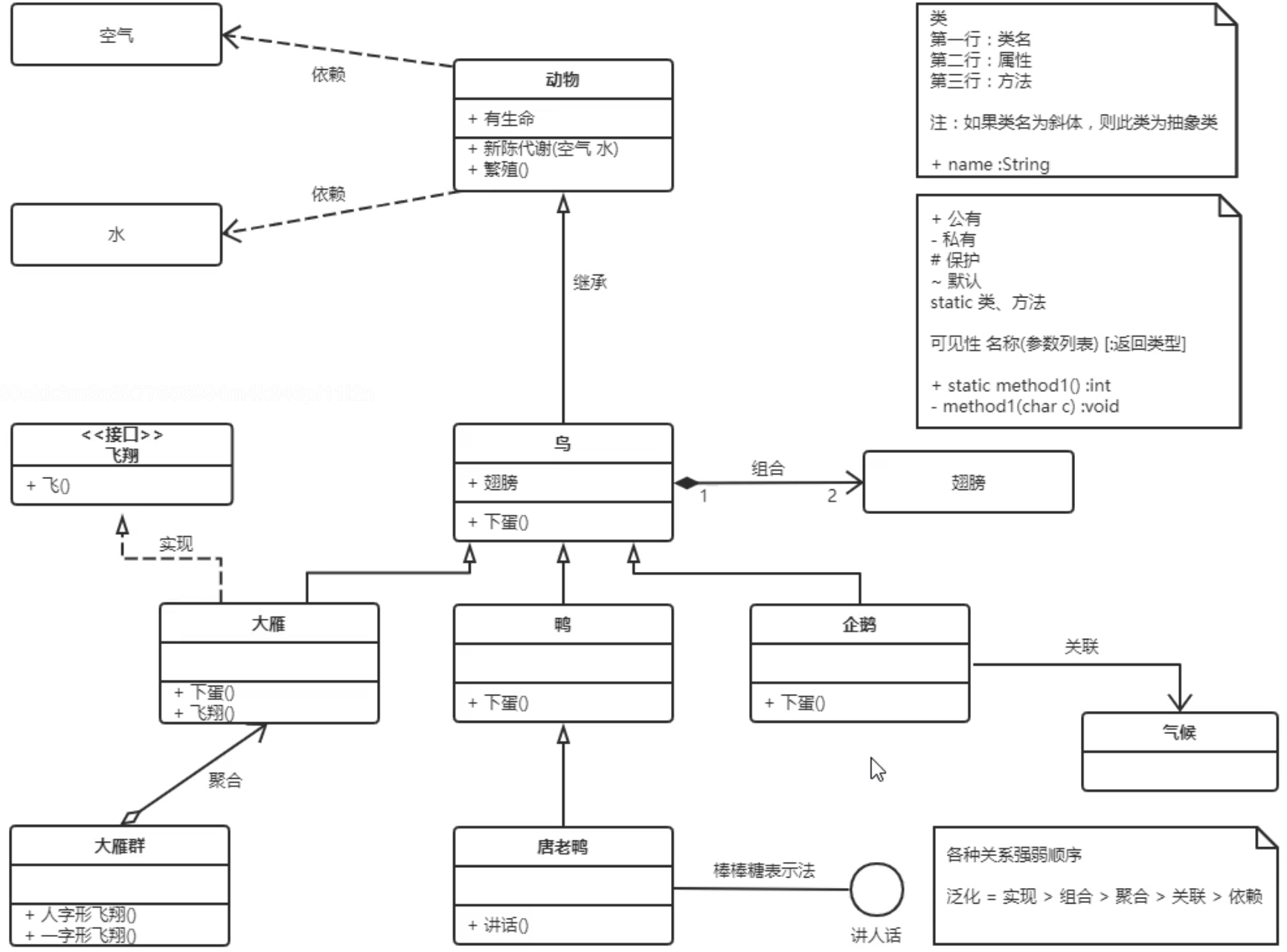

案例二《大话设计模式》
时序图
时序图描述对象之间消息的发送顺序，强调时间顺序。时序图是一个二维图，横轴代表对象，纵轴表示时间，消息在各对象之间横向传递，依照时间顺序纵向排列。用箭头表示消息、用竖虚线表示对象的生命线
可以直观的描述并发进程
组成元素
角色（Actor）：系统角色：人、机器，一般是一个入口
对象（Object）：类名
生命线（Lifeline）：对象所存在的时间
控制焦点（Focus of Control）：激活，当前执行的逻辑
消息（Message）：同步消息、异步消息
自关联消息：方法自身调用、一个对象的某个方法调用另一个方法
组合片段
Opt 选项：包含一个可能发生或可能不发生的序列，可以在临界中指定序列发生的条件
Alt 抉择：包含一个片段列表，这些片段包含备选的消息序列，仅能发生一个序列
Par 并行：并行执行
Loop 循环：片段重复一定次数
消息
- 同步消息，需要等待响应：实心箭头实线表示
- 异步消息，不需要等待响应：带线型箭头实线表示
- 返回消息，从过程调用返回：带线型箭头虚线表示
时序图案例

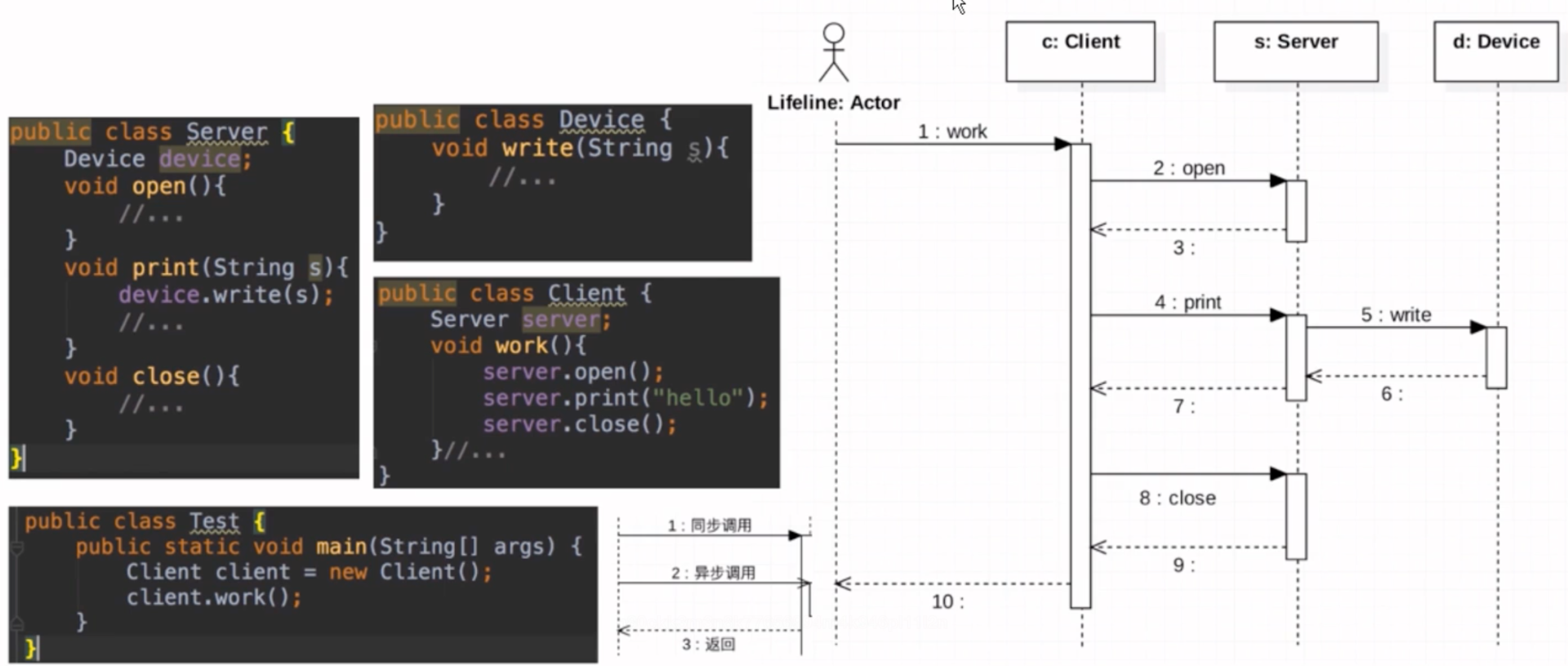

下面通过一个小案例加深时序图的理解
